반도전 케이블용 컴파운드

내도용 COMPOUND

본문

35kV 미만의 MV급 고압 케이블에 전기적Stress를 최소화하기 위한
반도전용으로 사용하며, 표면 평활도가 우수하고 장기 압출성이 뛰어난 장점을 가지고 있는 제품입니다.

적용

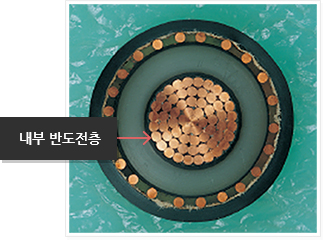

35kV 미만 MV급 전선의 내부 반도전층에 사용되는 반도전성 COMPOUND
CN/CV, TR-CN/CV, URD CABLE, FR-CN/CO, TR-CN/CE

특징

뛰어난 표면 평활도.
도체 변색이 없음
체적저항 안정성이 우수함

주요 물성 및 가공온도

GRADE				WS-701HL-1	WS-707	TR-709	WS-706R
Description				Bonded Type	Bonded Type	Bonded Type Low heavy metal	Bonded Type
Application				Conductor shield For Outdoor Cable	IEC 60502 Up to 35KV	TR-CN/CV Up to 35 KV	IEC 60502 Up to 35KV
Physical Properties (Mean Values)		Test Method	Units
Density at 23℃		ASTM D1505	g/㎤	1.14	1.13	1.12	1.14
Tensile Strength		ASTM D 638	Kgf/㎟	2.1	1.7	1.8	2.0
Elongation at Break		ASTM D 638	%	210	170	230	190
After aging (135℃×168hrs)	T·S	ASTM D 638	%	96	105	107	89
After aging (135℃×168hrs)	E·B	ASTM D 638	%	100	97	104	99
E.S.C.R 100%		ASTM D1693	hrs	〉200	〉200	〉200	〉200
Brittleness Temperature		ASTM D 746	℃	-40	-40	-40	-40
Heavy Metal Content		ICP	ppm	-	-	〈200	-
Peel Strength		AZ/NZS 1660.2.5	N	20	32	45	60
Volume Resistance	90℃	ASTM D 991	Ω·㎝	500	600	600	350

**압출 추천 온도** : 단위 (℃)
Zone 1	Zone 2	Zone 3	Zone 4	Neck	Head	Die
90	100	105	108	110	110	110

상기 제품 특성치는 안내 자료일 뿐 제품의 규격이 아닙니다.
상기 제품의 가공온도 조건은 기계의 제원 및 작업조건에 따라 달라질 수 있습니다.
